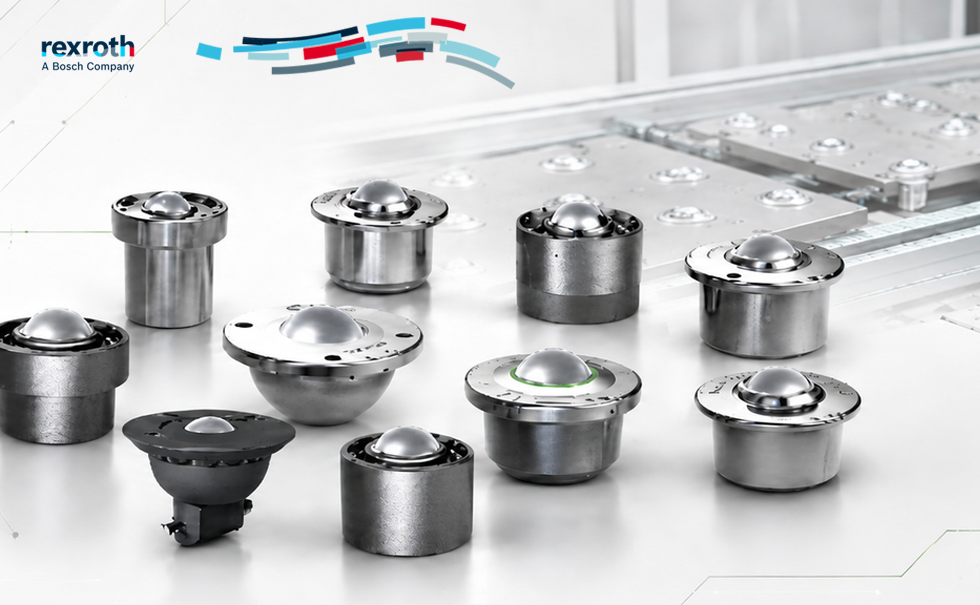

Skodelični ležaji Bosch Rexroth – majhen element z veliko vlogo pri premikanju bremen

Kaj je skodelični ležaj?

Skodelični ležaj je mehanski element z glavno nosilno kroglo, ki je vpeta v ohišje in podprta z manjšimi kroglicami. Takšna izvedba omogoča premik bremena v katerokoli smer – naprej, nazaj, bočno, diagonalno ali z obračanjem na mestu.

Zaradi kompaktne zasnove se lahko vgradi neposredno v delovne površine, valjčne mize, transportne module ali posebne priprave za rokovanje z materialom. Pri pravilni izbiri zmanjša trenje, olajša pozicioniranje bremena in razbremeni operaterja pri ročnem premikanju težjih kosov.

ŠTIRI ključnE točkE pri izbiri skodeličnega ležaja

1. Trenje in hitrost pomika

Pri izbiri je treba najprej določiti maso bremena, zahtevano hitrost premikanja in način rokovanja. Težke plošče, orodja ali kontejnerji zahtevajo drugačno dimenzioniranje kot manjši kosi, ki jih operater premika ročno.

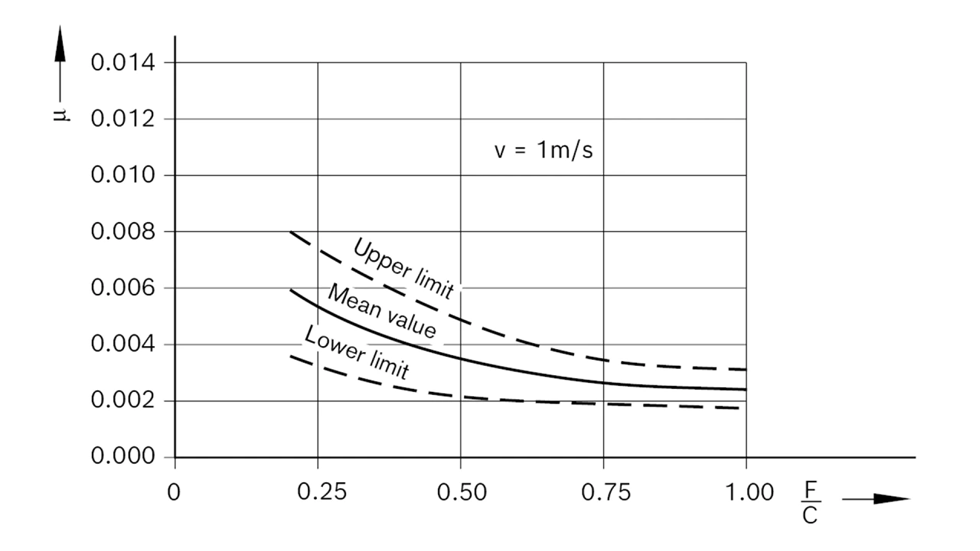

Manjši koeficient trenja pomeni lažje premikanje in manjšo silo pri potisku. Pri Bosch Rexroth skodeličnih ležajih so za izbiro na voljo diagrami trenja, s katerimi se lažje določi ustrezna izvedba glede na obremenitev in hitrost.

2. Položaj vgradnje in način pritrditve

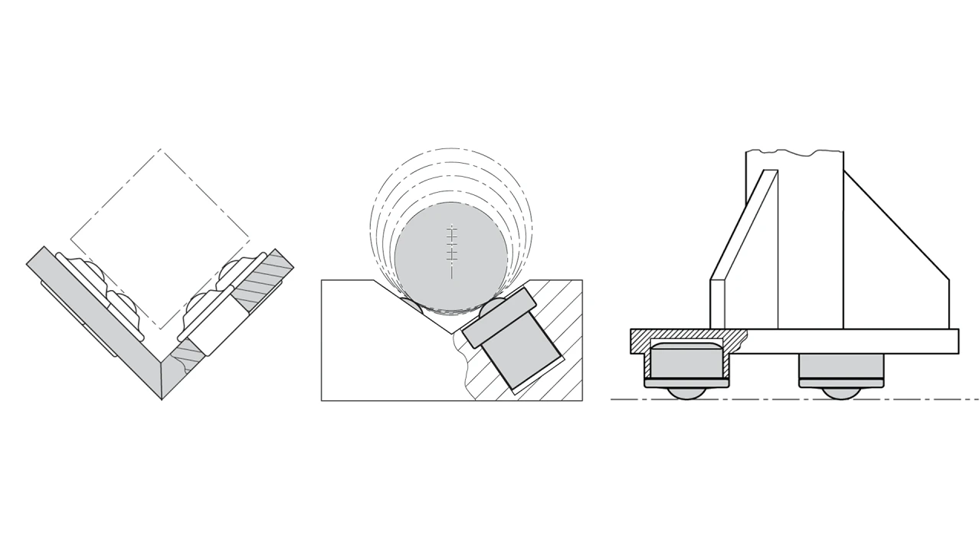

Najpogostejša je vgradnja z nosilno kroglo obrnjeno navzgor, vendar se v praksi pojavljajo tudi poševne, bočne ali obrnjene vgradnje. Skodelični ležaji Bosch Rexroth so zasnovani tudi za takšne položaje, zato se lahko uporabijo v različnih konstrukcijskih rešitvah.

Način pritrditve je odvisen od izvedbe mize ali nosilne konstrukcije. Enote se lahko vtisnejo v izvrtine, prilepijo ali pritrdijo s tolerančnim obročem. Izvedbe z vzmetnimi zaskočnimi elementi dodatno poenostavijo montažo in demontažo pri vzdrževanju.

3. Pogoji uporabe

Skodelični ležaji se pogosto uporabljajo v okoljih, kjer so prisotni prah, emulzije, olja, vlaga ali drobni delci iz proizvodnega procesa. Zato je pri izbiri pomembno upoštevati ne samo maso bremena, temveč tudi delovno okolje.

Številne izvedbe Bosch Rexroth imajo naoljena filc tesnila, ki zmanjšujejo vdor nečistoč v notranjost sklopa. Pri aplikacijah z večjimi temperaturnimi nihanji je treba preveriti še temperaturno območje uporabe in izbrati izvedbo, ki ustreza dejanskim pogojem dela.

4. Nosilnost in načrtovana življenjska doba

Pravilna izbira ni odvisna samo od največje dovoljene obremenitve. Pomembni so tudi število vgrajenih skodeličnih ležajev, razporeditev pod bremenom, oblika spodnje površine in način obremenitve.

Pri enakomerni spodnji površini se obremenitev lažje porazdeli med več nosilnih točk. Pri neenakomernih kosih ali točkovnih obremenitvah je treba izbiro preveriti natančneje. Bosch Rexroth za posamezne tipe in velikosti navaja podatke za izračun življenjske dobe, kar pomaga pri načrtovanju vzdrževanja in zamenjav.

Kje se skodelični ležaji najpogosteje uporabljajo?

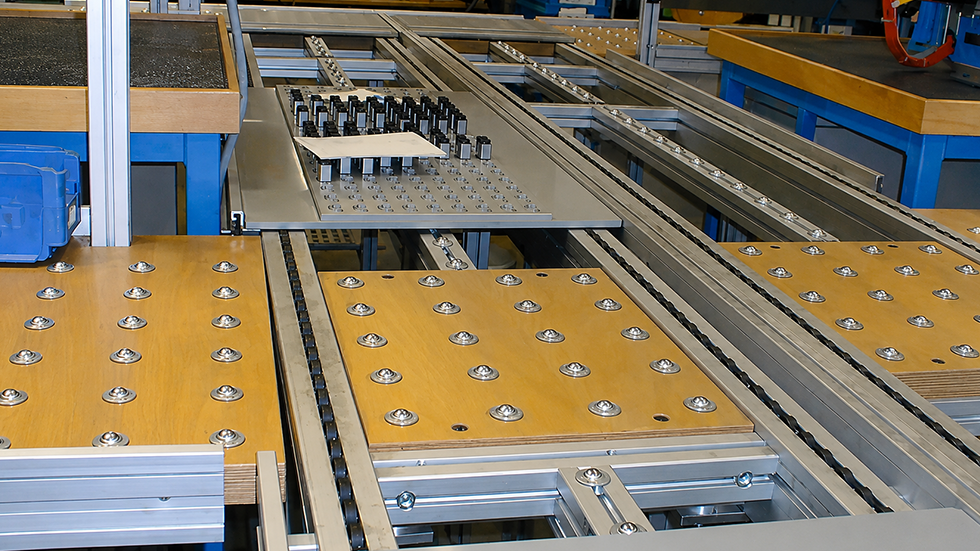

Skodelični ležaji se uporabljajo povsod, kjer je treba breme premikati po ravni površini z majhnim uporom in možnostjo spremembe smeri. Najpogostejše aplikacije so:

• Delovne in montažne mize za pločevino, profile, orodja in obdelovance.
• Dovodne in izhodne mize pri žagah, prešah, rezalnih strojih in obdelovalnih centrih.
• Transport plošč, zabojnikov, kontejnerjev in večjih kosov v logistiki.
• Pozicioniranje težjih kosov pred obdelavo, montažo ali kontrolo.
• Obračalne in manipulacijske postaje v proizvodnih linijah.
• Pomožne konstrukcije pri ročnem rokovanju z materialom.

Zakaj izbrati Bosch Rexroth skodelične ležaje?

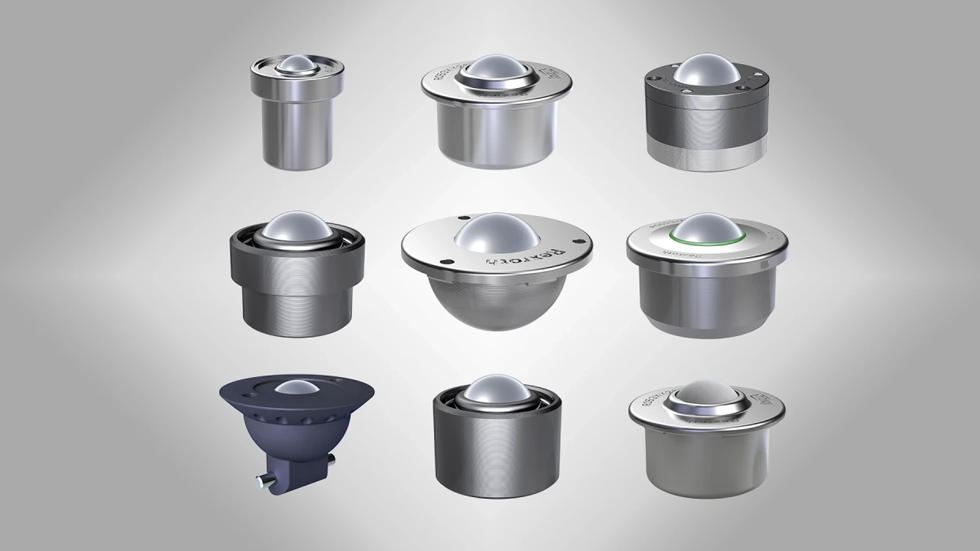

Bosch Rexroth je prepoznaven proizvajalec komponent za linearno tehniko, avtomatizacijo in industrijske sisteme. Pri skodeličnih ležajih je prednost v natančno definiranih tehničnih podatkih, različnih možnostih vgradnje in širokem izboru izvedb za različne obremenitve.

Vse našteto konstrukterjem, vzdrževalcem in proizvajalcem strojev olajša izbiro ustrezne komponente za konkretno aplikacijo. Pravilno izbran skodelični ležaj zmanjša upor pri premikanju, poenostavi rokovanje z bremenom in prispeva k urejenemu pretoku materiala v proizvodnji.

Zakaj izbrati Bosch Rexroth skodelične ležaje?

Bosch Rexroth je prepoznaven proizvajalec komponent za linearno tehniko, avtomatizacijo in industrijske sisteme. Pri skodeličnih ležajih je prednost v natančno definiranih tehničnih podatkih, različnih možnostih vgradnje in širokem izboru izvedb za različne obremenitve.
Vse našteto konstrukterjem, vzdrževalcem in proizvajalcem strojev olajša izbiro ustrezne komponente za konkretno aplikacijo. Pravilno izbran skodelični ležaj zmanjša upor pri premikanju, poenostavi rokovanje z bremenom in prispeva k urejenemu pretoku materiala v proizvodnji.

Bosch Rexroth pri M&M Intercom

V podjetju M&M Intercom dobavljamo komponente Bosch Rexroth za industrijsko uporabo, vključno z rešitvami s področja linearne tehnike in transporta materiala. Pri izbiri vam pomagamo glede na maso bremena, spodnjo površino obdelovanca, način vgradnje, hitrost pomika in pogoje dela.
