Kako smo zmanjšali CNC zastoje za 20 % z avtomatizacijo odvoza ostružkov

Med CNC obdelavo se hitro nabere velika količina kovinskih ostružkov. Ročno odstranjevanje predstavlja pomemben operativni izziv, saj povzroča zastoje v proizvodnem procesu, povečuje tveganje za poškodbe operaterjev in negativno vpliva na celotno učinkovitost proizvodne linije. Z avtomatiziranim odvozom ostružkov neposredno iz stroja v zbirni zalogovnik smo skupaj s podizvajalcem uspešno odpravili te izzive.

REŠITEV - VERIŽNI TRANSPORTER ZA ODVOZ OSTRUŽKOV

Skupaj s podizvajalcem smo za naročnika razvili sistem z ravnim in poševnim kovinskim transporterjem:

• Ravni transporter je integriran v stroj in zajema ostružke neposredno na mestu nastanka.
• Poševni kovinski transporter material dvigne in ga učinkovito usmeri v zunanji zbirni zaboj.

Dosežen je bil skupni cilj - vzpostavitev neprekinjenjenega in avtomatskega odvoza ostružkov, s čimer smo odpravili potrebo po ročnem čiščenju.

PREDNOSTI

• 20 % manj zastojev in čiščenja – tekoč proces brez motenj (kontinuiran odvoz ostružkov).
• Čistejše delovno okolje – manj razsutega materiala okoli stroja.
• Optimizirano vzdrževanje – enostaven dostop do verige in napenjalnega mehanizma.
• Višja varnost – operaterji ne posegajo več v nevarno območje.
• Prilagoditev stroju – rešitev je dimenzijsko in funkcionalno prilagojena obstoječi opremi.
• Možnosti nadgradnje sistema – modularna zasnova (magnetni segmenti, strgala, filtriranje emulzije).

TEHNIČNI POUDARKI

• Verižni transporter zasnovan za kovinske ostružke različnih oblik.
• Kombinacija ravnega (integriranega) in poševnega odseka.
• Robusten jeklen okvir, enostavno čiščenje in servisni dostop.
• Opcija senzorskega nadzora nivoja v zalogovniku in samodejnega vklopa.

KAKO DELUJE

Ostružki med obdelavo padejo na ravni del transporterja, ki jih usmeri na poševni odsek.
Ta jih kontinuirano odvaja v zunanji zalogovnik, kar omogoča nemoteno proizvodnjo in manj ročnih posegov.

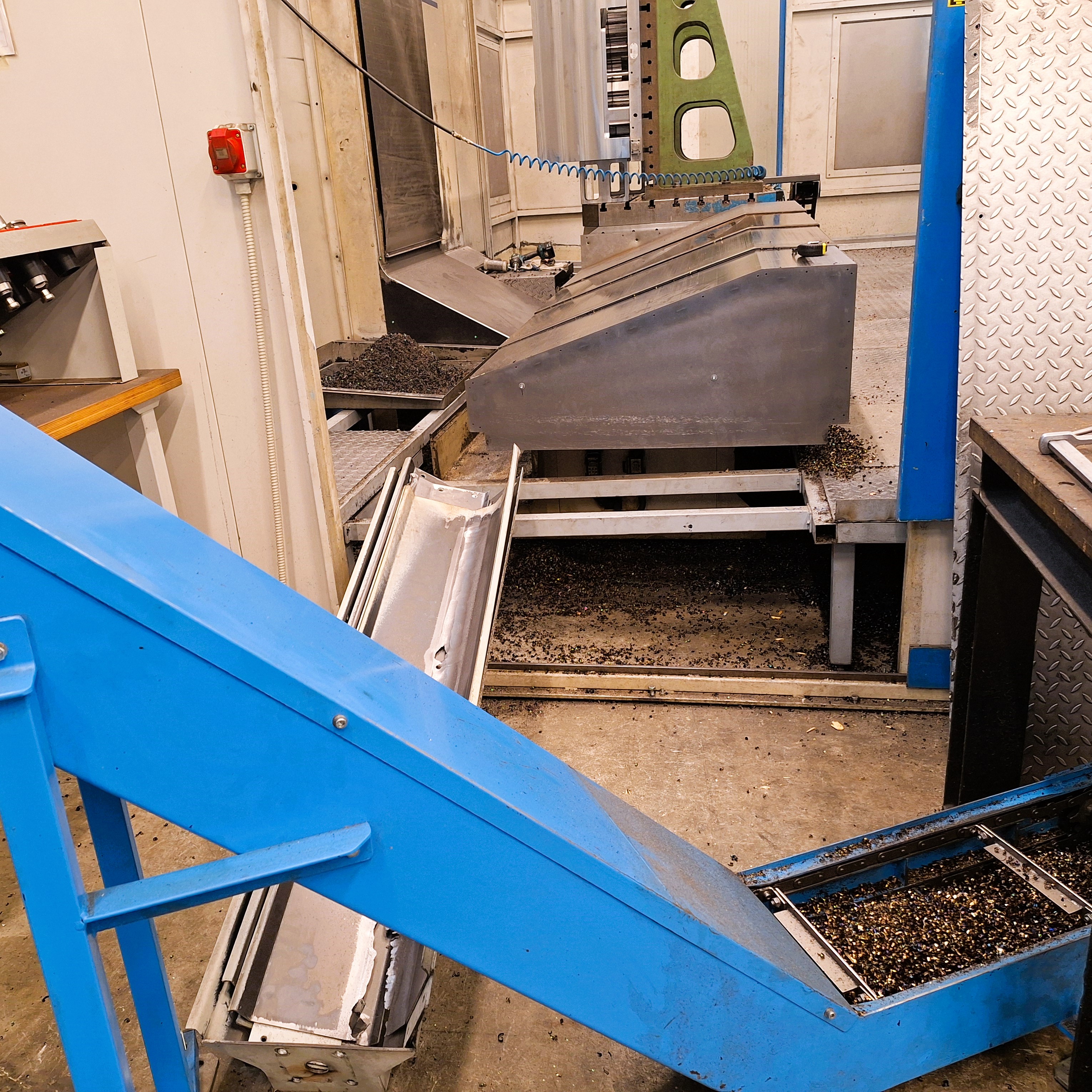

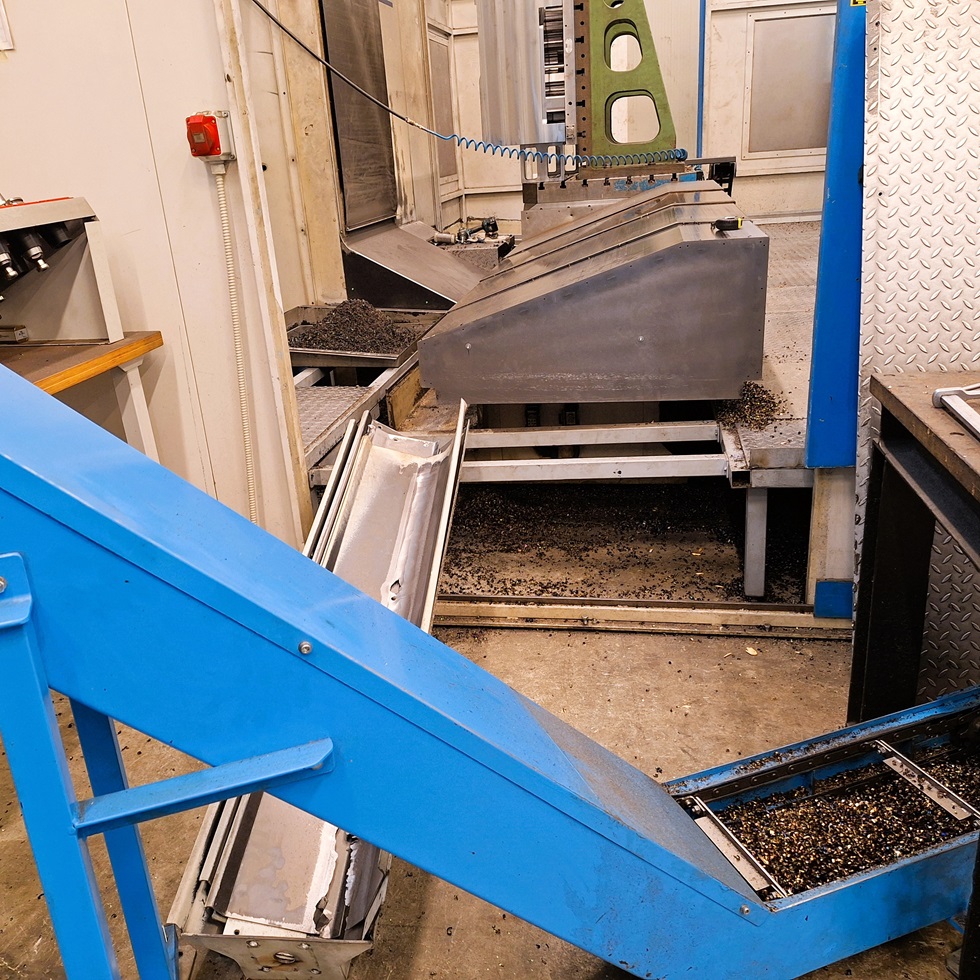

Sistem odstranjevanja ostružkov od CNC stroja do transportnega traku

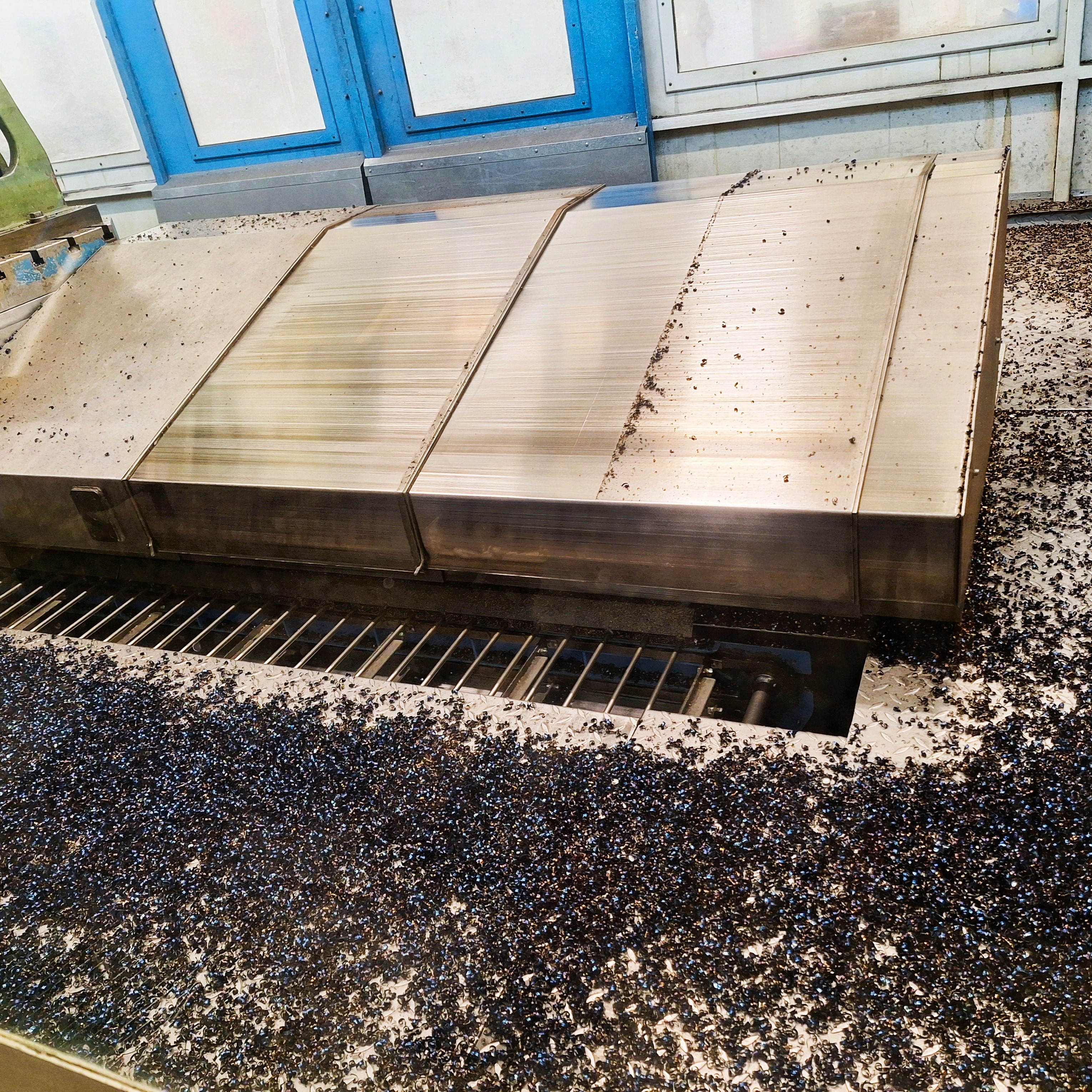

Samodejen odvoz kovinskih ostružkov v zbirni zaboj

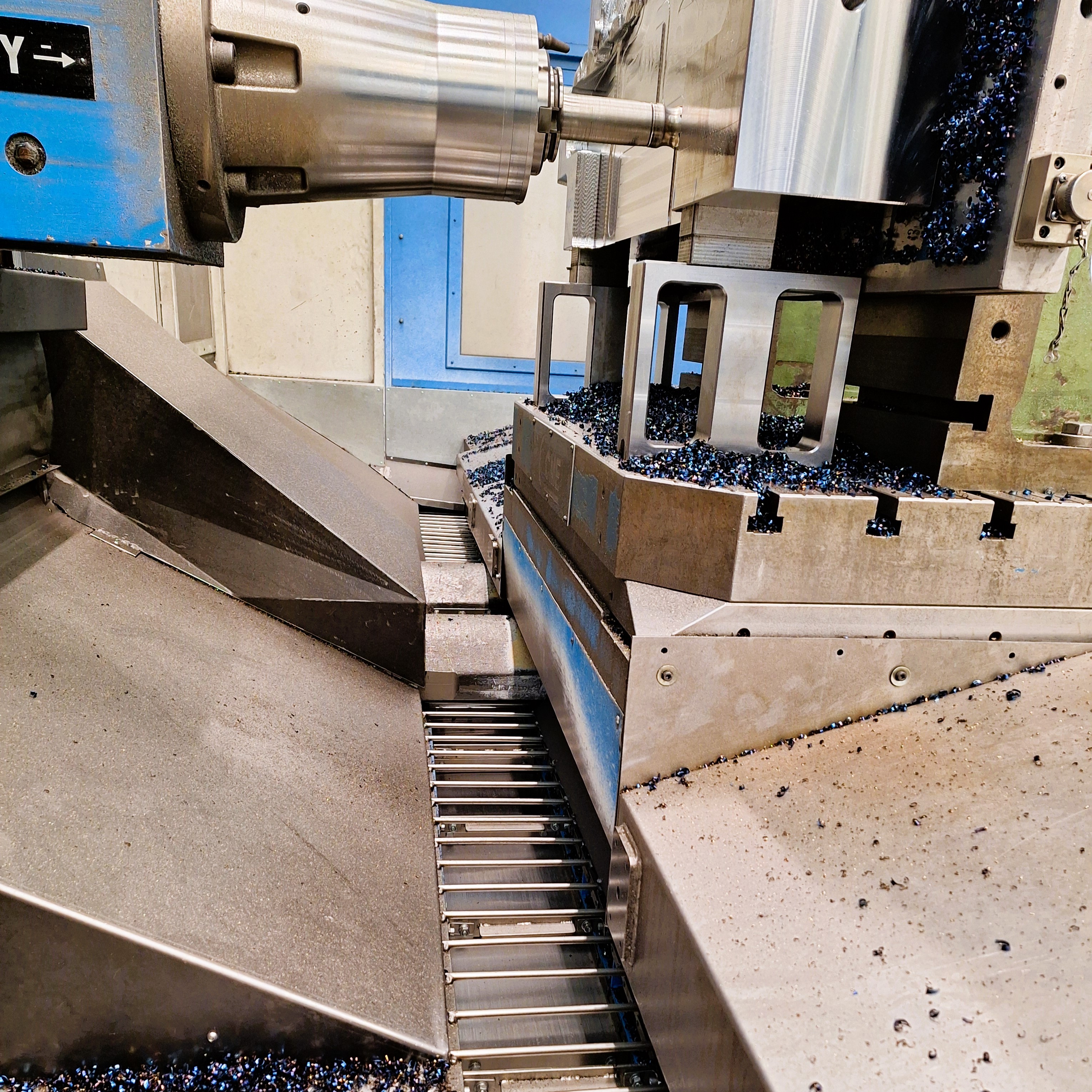

CNC obdelava z integriranim ravnim transporterjem.

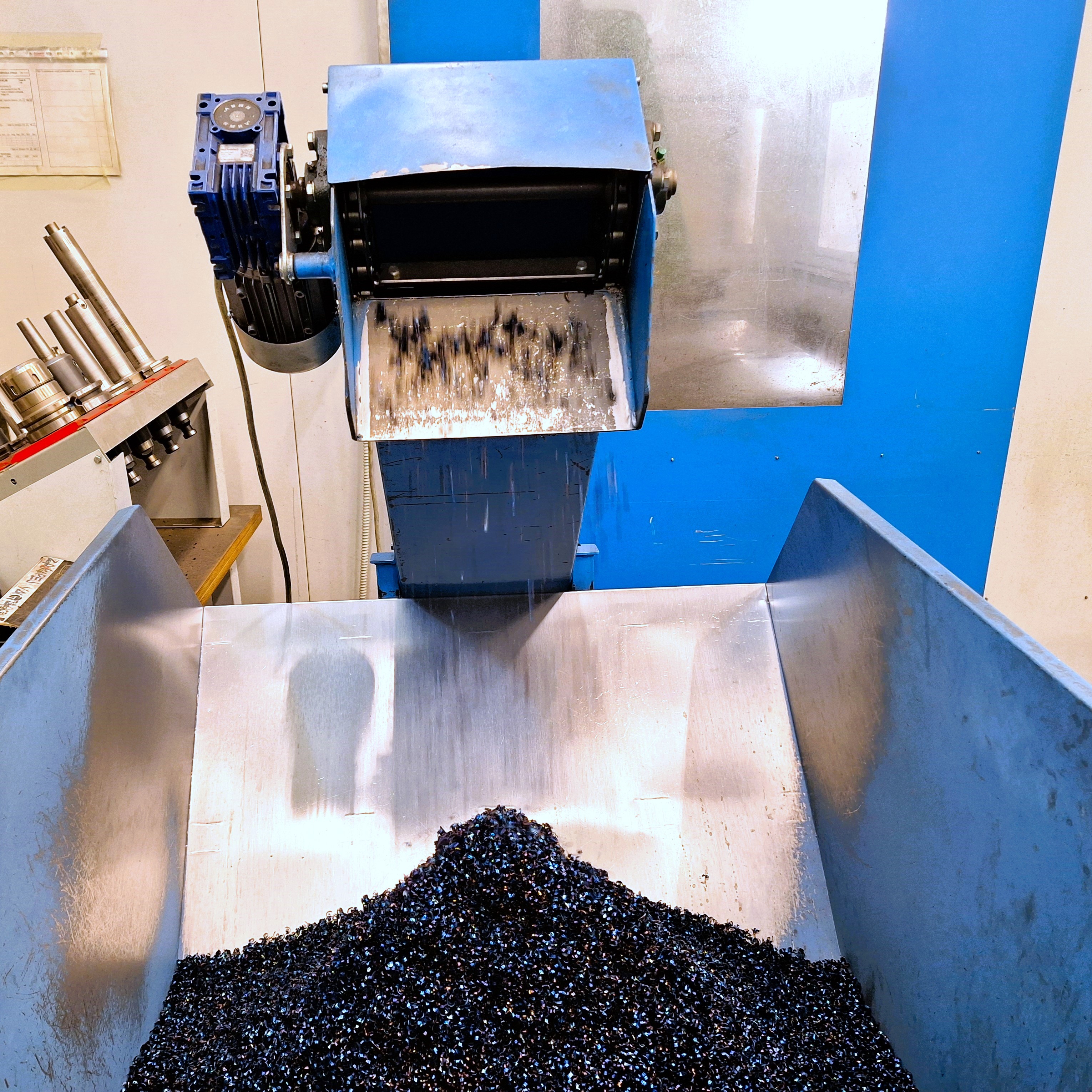

Izmet kovinski ostružkov v zbirni stroj.
