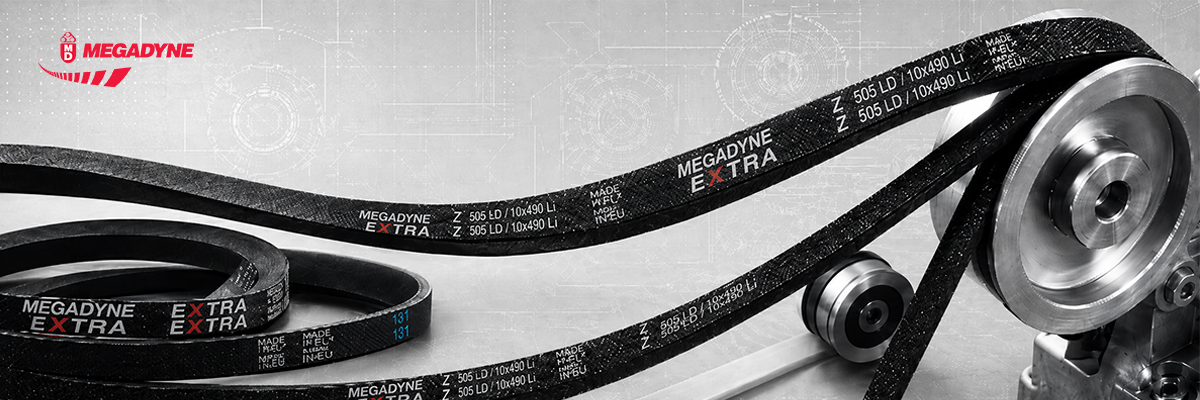

Megadyne EXTRA – omotani klinasti jermeni s sistemom MEGAMATCH

KAJ POMENI MEGAMATCH PRI JERMENIH MEGADYNE EXTRA?

MEGAMATCH je Megadyne sistem dimenzijskega ujemanja klinastih jermenov. Jermeni z oznako MEGAMATCH so izdelani in dobavljeni v tolerancah za ujemanje kompletov, kot jih določajo veljavni mednarodni standardi, med drugim ISO 4184 in ARPM. To je pomembno pri večjermenskih pogonih, kjer mora več jermenov delovati na istih jermenicah z enakomerno porazdelitvijo obremenitve.

V praksi to pomeni, da se lahko jermeni z oznako MEGAMATCH uporabijo brez dodatnega sortiranja, ročnega parjenja ali merjenja dolžin. Pri zamenjavah večjermenskih pogonov je zato lažje kombinirati jermene istega profila in dolžine, posamezni jermeni v kompletu pa manj odstopajo med seboj.

Prednost sistema je najbolj vidna pri servisnih menjavah, kjer so lahko jermeni dobavljeni posamično. Oznaka MEGAMATCH kupcu pove, da so dolžinska odstopanja obravnavana že v proizvodnji, zato je izbira kompleta za isti pogon preglednejša.



KAJ POMENI OMOTANI KLINASTI JERMEN?

Izraz omotani klinasti jermen pomeni, da je jermen na zunanji strani zaščiten s tekstilnim ovojem. Ta ovoj izboljša odpornost proti obrabi in zunanjim vplivom, hkrati pa prispeva k enakomernemu teku v klasičnih klinastih jermenskih pogonih.

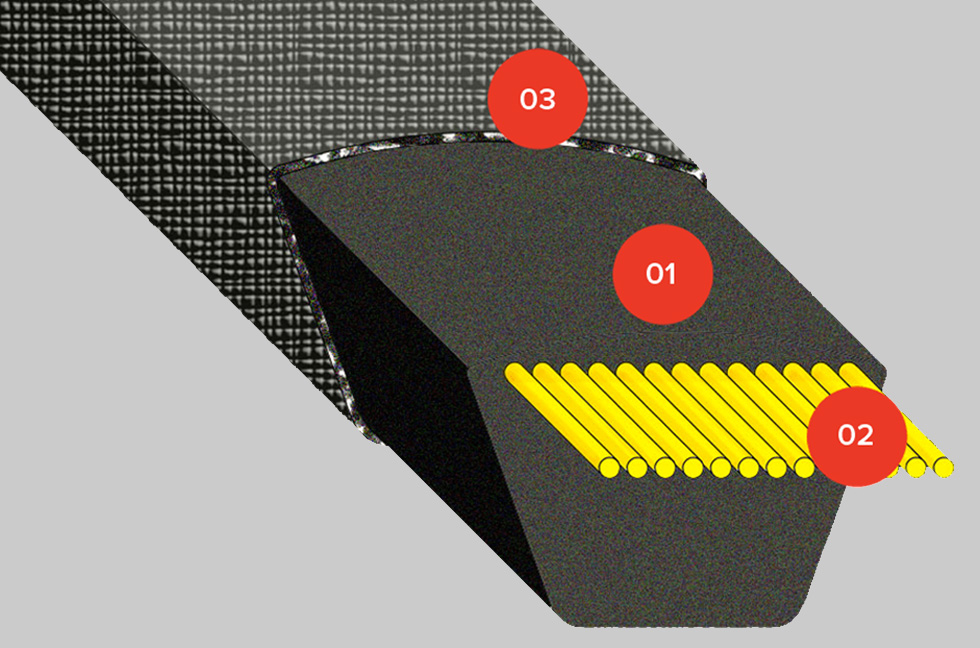

Pri jermenih Megadyne EXTRA je konstrukcija sestavljena iz treh ključnih delov: gumene osnove (1), natezne armature iz HT poliestrske vrvice (2) in tekstilnega ovoja (3). Gumena osnova sodeluje pri prenosu moči, natezna armatura omejuje podaljševanje jermena in potrebo po naknadnem napenjanju, tekstilni ovoj pa dopušča tudi uporabo hrbtnega napenjalca oziroma zunanjega vodila.

Sestava jermena Megadyne EXTRA



GLAVNE TEHNIČNE PREDNOSTI MEGADYNE EXTRA

Megadyne EXTRA jermeni so namenjeni uporabnikom, ki želijo zanesljiv standardni klinasti jermen za vsakodnevno uporabo. Njihove ključne prednosti so:

• Miren zagon in enakomeren tek
  Jermen pomaga blažiti vibracije med pogonsko in gnano jermenico, kar prispeva k tišjemu in stabilnejšemu delovanju pogona.
• Široko območje hitrosti in moči
  Uporabljajo se pri različnih hitrostih vrtenja in širokem razponu pogonskih obremenitev, zato pokrivajo številne industrijske sisteme.
• Natančno ujemanje dolžin MEGAMATCH
  Jermeni z oznako MEGAMATCH so izdelani v tolerancah za ujemanje kompletov po veljavnih mednarodnih standardih. Pri večjermenskih pogonih to zmanjša potrebo po dodatnem sortiranju, merjenju in parjenju jermenov pred montažo.
• Brez mazanja in z malo vzdrževanja
  Za razliko od nekaterih drugih prenosnih sistemov jermenski pogoni ne potrebujejo mazanja. To poenostavi vzdrževanje in zmanjša možnost onesnaženja okolice stroja.
• Dolga življenjska doba
  Kombinacija gumene zmesi, nateznih vrvic in zaščitnega ovoja prispeva k daljši uporabi ob pravilni montaži, ustrezni napetosti in poravnanih jermenicah.
• Natezna armatura HT poliestrska vrvica
  Z visoko natezno trdnostjo omejuje podaljševanje jermena med uporabo in zmanjšuje potrebo po dodatnem napenjanju po začetnem utekanju pogona.
• Antistatične lastnosti
  Jermeni Megadyne EXTRA imajo antistatične lastnosti po standardu ISO 1813, kar je pomembno v okoljih, kjer je treba zmanjšati tveganje elektrostatičnega naboja.
• Delovno temperaturno območje od –30 °C do +80 °C
  Jermeni se uporabljajo v različnih delovnih okoljih, od hladnejših prostorov do aplikacij z zmerno povišanimi temperaturami.

PROFILI IN IZVEDBE

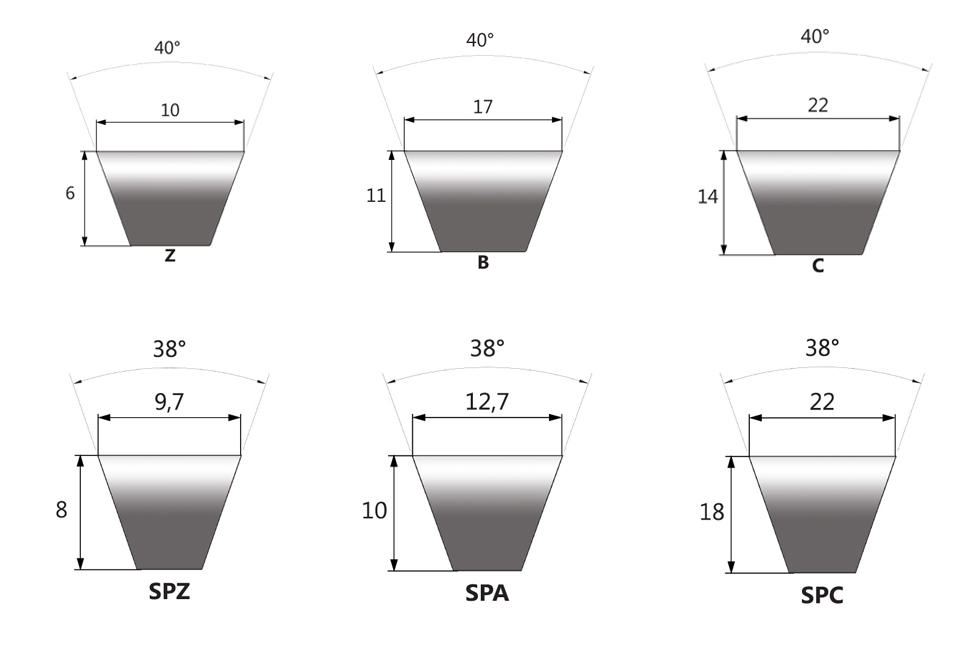

Program Megadyne EXTRA vključuje klasične omotane profile Z, A, B, C, D in E ter ozke omotane profile SPZ, SPA, SPB in SPC. Klasični profili zajemajo širine od 10 do 40 mm, ozki profili pa od 9,7 do 22 mm, zato program pokriva širok nabor standardnih potreb pri prenosu moči v industriji in vzdrževanju.

Pregled profilov Megadyne EXTRA:

Profil	Tw (mm)	Th (mm)	Kot (°)	Min. velikost	Maks. velikost	Nazivna mera
Z	10	6	40	16"	98"	Li
A	13	8	40	18"	217"	Li
B	17	11	40	22,5"	669"	Li
C	22	14	40	33,75"	424"	Li
D	32	19	40	79"	600"	Li
E	40	25	40	180"	600"	Li
SPZ	9,7	8	38	487 mm	3550 mm	Lp
SPA	12,7	10	38	657 mm	4750 mm	Lp
SPB	16,3	13	38	1250 mm	8000 mm	Lp
SPC	22	18	38	2000 mm	12500 mm	Lp



Vrednosti Tw in Th označujeta širino in višino profila v milimetrih, stolpec Kot pa kot utora v stopinjah. Pri klasičnih profilih je nazivna mera Li, pri ozkih profilih pa Lp.

Izbira profila je odvisna od več dejavnikov: moči pogona, premera jermenic, hitrosti, medosne razdalje, razpoložljivega prostora in delovnih pogojev. Pri zamenjavi obstoječega jermena je pomembno preveriti oznako profila, dolžino, stanje jermenic in način napenjanja. Pri klasičnih profilih D in E je treba zaradi večjih presekov dodatno preveriti premer jermenic in razpoložljiv prostor v pogonu.

Na mmintercom.com so na voljo tudi izvedbe: SPZ 1637 LP EXTRA, SPZ 1250 LP EXTRA in B 65,0: 17 x 1650 Li EXTRA, kar kaže na praktično ponudbo različnih dolžin in profilov za standardne pogone.

PREVERI PONUDBO

KJE SE MEGADYNE EXTRA NAJPOGOSTEJE UPORABLJA?

Zaradi univerzalne konstrukcije se jermeni Megadyne EXTRA uporabljajo v številnih aplikacijah, med drugim za:

• ventilatorje in puhala,
• črpalke,
• kompresorje,
• manjše in srednje velike industrijske pogone,
• stroje v lesni, tekstilni, papirni in pakirni industriji,
• kmetijsko in vrtno mehanizacijo,
• obdelovalne stroje,
• transportne naprave.



NA KAJ PAZITI PRI IZBIRI IN MONTAŽI?

Tudi kakovosten jermen ne more pravilno delovati, če pogon ni pravilno pripravljen. Pred menjavo jermena je priporočljivo preveriti:

1. Stanje jermenic
   Obrabljene, poškodovane ali neustrezno poravnane jermenice povzročajo hitrejšo obrabo jermena, vibracije in slabši prenos moči.
2. Pravilno napetost
   Preohlapen jermen lahko zdrsava, se pregreva in obrablja. Preveč napet jermen pa dodatno obremenjuje ležaje, gredi in jermenice.
3. Ujemanje profila in dolžine
   Napačen profil ali neustrezna dolžina lahko povzročita nepravilen naleg v utoru jermenice, slabši izkoristek in krajšo življenjsko dobo.
4. Delovne pogoje
   Temperatura, prah, vlaga, kemikalije in način obremenjevanja vplivajo na izbiro pravega tipa jermena. Pri zahtevnejših pogojih je smiselno preveriti, ali je standardna izvedba ustrezna ali je potrebna specialna različica.



MEGADYNE EXTRA V PONUDBI M&M INTERCOM

V M&M Intercom ponujamo širok izbor jermenov za industrijo, vozila, kmetijsko mehanizacijo in transportne naprave. Naša zaloga obsega več kot 20.000 različnih vrst jermenov priznanih proizvajalcev, poleg standardnih izvedb pa nudimo tudi storitve razreza, obdelave, spajanja, varjenja in dodajanja oblog pri določenih tipih jermenov.

Megadyne EXTRA je dobra izbira za uporabnike, ki potrebujejo zanesljiv, omotan klinasti jermen za lahke in srednje zahtevne pogone. Zaradi oznake MEGAMATCH, natezne armature iz HT poliestrske vrvice, širokega nabora profilov in ugodnega razmerja med ceno ter zmogljivostjo je uporaben v številnih industrijskih in servisnih aplikacijah.



PREVERI PONUDBO
