NACHI ležaji za zahtevne industrijske aplikacije

Ležaji so eden ključnih strojnih elementov v industrijskih pogonih, elektromotorjih, črpalkah, ventilatorjih, transportnih sistemih, reduktorjih in drugi opremi, kjer mora biti vrtenje zanesljivo, tiho in dimenzijsko stabilno. Pri izbiri ni pomembna samo osnovna dimenzija ležaja, temveč tudi notranja izvedba, material, mazivo, tesnjenje, nosilnost, dopustna hitrost vrtenja in odpornost pri obremenitvah.

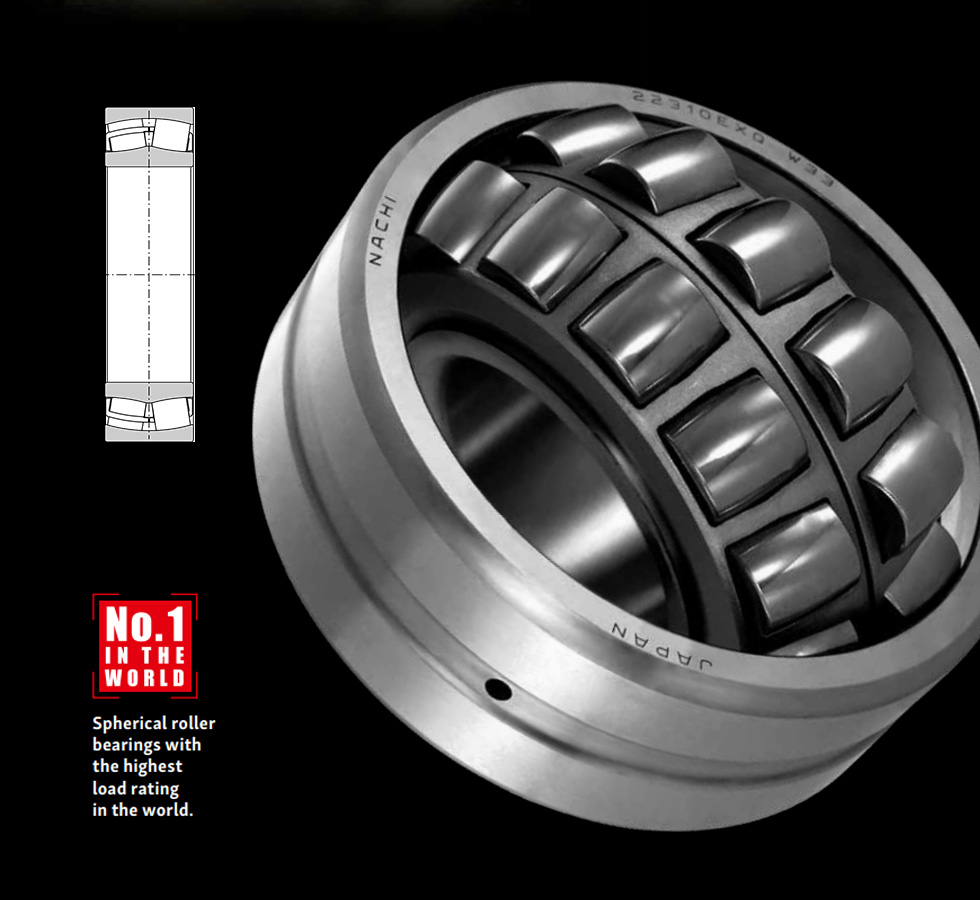

NACHI EXQ sodčkasti valjčni ležaji

Sodčkasti valjčni ležaji se uporabljajo tam, kjer ležajno mesto prenaša večje radialne obremenitve, hkrati pa mora sprejemati tudi aksialne sile in manjše kotne neskladnosti med gredjo in ohišjem. Takšni pogoji so značilni za industrijske reduktorje, transportne naprave, težje pogone, vibracijsko opremo, ventilatorje, drobilnike in drugo procesno opremo.

Serija NACHI EXQ je razvita za večjo nosilnost, nižji dvig temperature pri vrtenju in daljšo življenjsko dobo. Posebnost te serije je optimizirana notranja konstrukcija, ki vpliva na vodenje valjčkov, razporeditev obremenitve in toplotne razmere v ležaju.



Številka 1 na svetu!

--> Z največjim premerom, dolžino in številom valjčkov ter optimiziranim profilom valjčkov in tekalnih stez NACHI dosega najvišje nosilnosti na svetu.
--> NACHI dodatno ponuja izvedbo z odpornostjo proti vibracijam, ojačano kletko in izboljšano zaščito pred korozijo.

Kaj prinaša EXQ izvedba?

Pri EXQ izvedbi sta optimizirana profil tekalne steze in kontaktna površina valjčkov. S tem se izboljša prenos aksialnih obremenitev, ležaj pa lažje deluje v pogojih, kjer poleg radialne sile nastopa tudi aksialna komponenta.

Plavajoči vodilni obroč skrbi za nadzorovano gibanje valjčkov med vrtenjem. To zmanjša notranje izgube, omeji segrevanje in prispeva k višji dopustni hitrosti vrtenja.

Ležaji so izdelani iz jekla z visoko stopnjo čistosti, kar zmanjša tveganje za nastanek poškodb v materialu in podaljša življenjsko dobo pri pravilni izbiri, montaži in mazanju.

Standardna toplotna stabilizacija omogoča delovanje pri temperaturah do 200 °C, kar je pomembno pri industrijskih pogonih, kjer se zaradi obremenitev, hitrosti ali okolice pojavljajo povišane temperature.

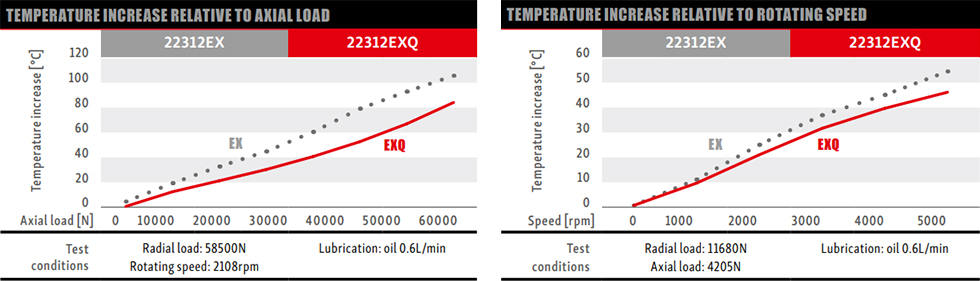

Primerjalni tabeli zmogljivosti serije EX in EXQ

EXQ-V za vibracijske aplikacije

Za opremo z udarnimi in vibracijskimi obremenitvami je na voljo izvedba EXQ-V. Ta izvedba ima posebno površinsko toplotno obdelavo jeklene kletke, s katero je izboljšana odpornost kletke pri udarnih obremenitvah.

EXQ-V ima tudi posebne zahteve glede dimenzijske natančnosti in radialne notranje zračnosti, zato se uporablja pri vibracijskih aplikacijah, kjer standardna izvedba ležaja ni vedno ustrezna izbira.

Tipična področja uporabe EXQ-V izvedbe so:

• vibracijska sita
• sejalne naprave
• drobilniki
• industrijska oprema z udarnimi obremenitvami
• stroji z neenakomernimi obremenitvami med delovanjem

Glavne prednosti NACHI EXQ

• večja aksialna nosilnost zaradi optimizirane notranje konstrukcije
• nižji dvig temperature pri obremenitvah in višjih hitrostih vrtenja
• višja dopustna hitrost vrtenja v primerjavi s klasično izvedbo EX
• daljša uporabna doba zaradi jekla z visoko stopnjo čistosti
• standardna toplotna stabilizacija za uporabo do 200 °C
• izvedba EXQ-V za vibracijske in udarne obremenitve
• možnost izvedb s cilindrično ali konično izvrtino
• izvedbe z mazalnimi izvrtinami in utorom W33 za dovod maziva

Kdaj izbrati sodčkaste valjčne ležaje EXQ?

EXQ izvedba pride v poštev pri ležajnih mestih, kjer so prisotne večje radialne obremenitve, dodatne aksialne sile, višje hitrosti vrtenja ali povečano segrevanje ležaja. Posebej uporabna je pri industrijskih pogonih, kjer je pomembna kombinacija nosilnosti, trajnosti in odpornosti na zahtevne delovne razmere.

Pri aplikacijah z izrazitimi vibracijami ali udarnimi obremenitvami je treba preveriti uporabo EXQ-V izvedbe, saj ima ta konstrukcijsko prilagoditev za takšne pogoje.



PONUDBA NACHI EXQ

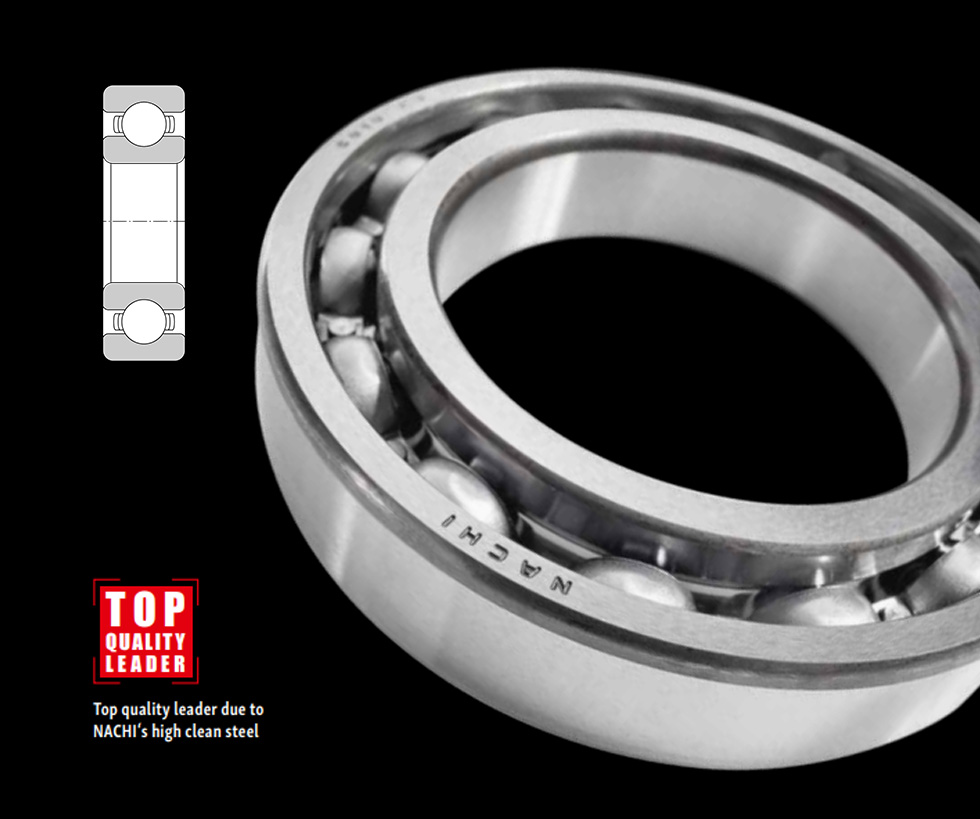

NACHI Quest kroglični ležaji z globokim utorom

Kroglični ležaji z globokim utorom sodijo med najpogosteje uporabljene ležaje v industriji. Uporabljajo se v elektromotorjih, črpalkah, ventilatorjih, manjših reduktorjih, transportnih valjih, orodjih, gospodinjskih napravah in številnih drugih vrtečih se sklopih.

NACHI Quest izvedba je razvita za aplikacije, kjer so pomembni višje hitrosti, tiho delovanje, manjši vrtilni upor in odpornost tesnil ter maziva pri povišanih temperaturah. Poseben poudarek je na čistosti jekla, izboljšani masti in temperaturno odpornejših tesnilih.



Boljša tesnila za višje temperature

Pri klasičnih gumijastih tesnilih lahko povišana temperatura povzroči otrditev tesnilnega roba. Posledica je slabše tesnjenje in večje tveganje za vdor prahu, vlage ali drugih nečistoč v notranjost ležaja.

NACHI Quest uporablja toplotno odpornejša nitrilna gumijasta tesnila. Ta bolje ohranjajo tesnilno funkcijo pri povišanih temperaturah, zato je vdor nečistoč po temperaturni obremenitvi manjši kot pri klasični izvedbi tesnila.

Na voljo so različne izvedbe zapiranja:

• NSE9 – kontaktno gumijasto tesnilo za boljšo zaščito pred nečistočami
• NKE9 – nekontaktno gumijasto tesnilo za manjši upor pri vrtenju
• ZZE – kovinski ščit za aplikacije, kjer je pomembna zaščita ob hkratni visoki hitrosti vrtenja

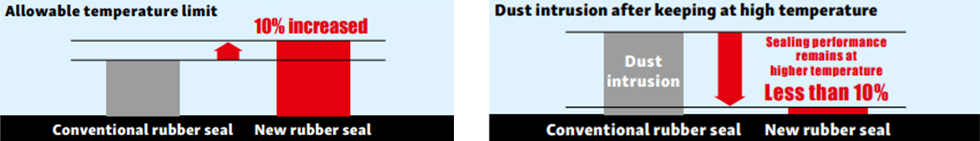

Prikaz rezultatov testiranja na ležajih 6206-2NSE in 6206-2NSE9. Ležaji so bili izpostavljeni pršenju z blatno vodo, pri hitrosti vrtenja 1000 min⁻¹ in v prekinitvenem testu, ki je trajal 20 ur. Preverjali so količino prahu v ležajih z gumijastimi tesnili po predhodni izpostavitvi visoki temperaturi 140 °C za 70 ur.

Glavne prednosti NACHI Quest

• jeklo z visoko stopnjo čistosti za daljšo uporabno dobo
• izboljšana mast z daljšo obstojnostjo pri povišanih temperaturah
• toplotno odpornejša nitrilna gumijasta tesnila
• manjši vdor prahu po temperaturni obremenitvi tesnila
• tiho delovanje in majhen vrtilni upor
• izvedbe s kontaktnimi tesnili, nekontaktnimi tesnili ali kovinskimi ščiti
• skladnost z zahtevami ELV in RoHS
• brez nevarnih snovi, kot je šestvalentni krom

Kdaj izbrati Quest kroglične ležaje?

Quest izvedba je prava izbira pri aplikacijah, kjer so pomembni hitrost vrtenja, tišje delovanje, daljša obstojnost masti in zanesljivejša zaščita notranjosti ležaja. Še posebej pride do izraza v elektromotorjih, ventilatorjih, črpalkah in drugih napravah, kjer ležaj deluje daljši čas, pogosto pri povišani temperaturi.

Kontaktno tesnilo NSE9 je dobra izbira tam, kjer je več prahu, vlage ali nečistoč. Nekontaktno tesnilo NKE9 se uporablja pri višjih hitrostih in manjšem uporu pri vrtenju. Kovinski ščit ZZE je pogosta rešitev pri aplikacijah, kjer je zahtevana zaščita pred večjimi delci, hkrati pa je pomembna višja dopustna hitrost.



POVPRAŠEVANJE NACHI QUEST



EXQ ali Quest – kateri tip izbrati?

Če aplikacija zahteva visoko nosilnost, prenos večjih radialnih in aksialnih sil ter odpornost pri zahtevnih industrijskih pogojih, je smiselna izbira sodčkasti valjčni ležaj EXQ. Pri vibracijah in udarnih obremenitvah je treba preveriti še izvedbo EXQ-V.
Če je poudarek na hitrosti vrtenja, tihem delovanju, majhnem uporu in zaprti izvedbi z izboljšano mastjo ali tesnilom, je ustreznejša izbira Quest kroglični ležaj z globokim utorom.
Oba tipa ležajev sta razvita za različne naloge, zato neposredna primerjava ni vprašanje boljše ali slabše izvedbe, temveč pravilne izbire glede na obremenitve, hitrost, temperaturo, okolje in konstrukcijo ležajnega mesta.

Najpogostejše napake pri izbiri ležajev

Pri izbiri ležaja težave pogosto ne nastanejo zaradi kakovosti ležaja, temveč zaradi napačne izbire izvedbe ali neustreznih delovnih pogojev. Najpogostejši razlogi za prezgodnje poškodbe so:

• napačna izbira tipa ležaja glede na obremenitev
• neustrezna notranja zračnost
• premajhna ali prevelika količina maziva
• neustrezno tesnjenje glede na okolje
• nepravilna montaža
• slaba poravnava gredi in ohišja
• prevelika temperatura v ležajnem mestu
• vrtenje brez zadostne radialne obremenitve pri valjčnih ležajih
